產品介紹

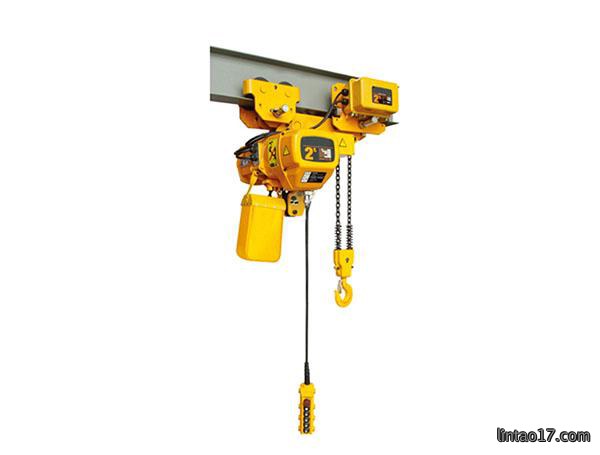

HSY低净空環鏈電動葫芦是超低型環鏈(lian)電動葫芦(lu),主要用於作(zuo)業空間狭窄有限的場合(he)，此規格有單鏈(lian)和雙鏈兩種(zhong)。低净空電動葫芦在縮短機體與橫(heng)梁(liang)轨道間距离上具有独特的結構。
低净空環(huan)鏈電動葫芦應用(yong)場合:
低净空環鏈電動葫芦適用於廠房高度较低又對提(ti)升高(gao)度有嚴格要求的工作場所使用，尤其適(shi)用於臨時搭建(jian)的廠房内或者在其内需要擴大有效起升空間的場所。低净空環鏈電動葫芦由2個跑车以及一個電動主機組合(he)而(er)成。
低净空環鏈電動葫芦是针對於低矮(ai)廠房專門設計(ji)的提升工具，相對於普通的電動葫芦來說(shuo)，它擁有超低的净空(kong)尺寸，上下吊钩的距离要比普(pu)通的電動葫芦低(di)，且吊钩可升(sheng)至轨道下(xia)方，縮短了機體與橫(heng)梁轨道之間(jian)的距离，極大地提(ti)高起升高度，因此它適合用於低矮廠房等對起升高度有嚴格要求的工作(zuo)場合使(shi)用。
| 型號 | 起重量T | 起升速度m/min | 起升電機 | 執行電機 | |||||||||
| 起升電機功率kw | 轉速r/min | 相数 | 電壓 | 頻率Hz/s | 執行電機功率KW | 轉速r/min | 相数 | 電壓V | 頻率 | 工字鋼範围mm | |||
| 01-01L | 1 | 6.8 | 1.5 | 1440 | 3 | 220-440 | 50 | 0.4 | ### | 3 | 220-440 | 50 | 58-158 |
| 1.5-01L | 1.5 | 8.8 | 3 | 82-178 | |||||||||
| 02-01L | 2 | 6.6 | 3 | 82-178 | |||||||||
| 02-02L | 2 | 3.4 | 1.5 | 82-178 | |||||||||
| 2.5-01L | 2.5 | 5.6 | 3 | 0.8 | ### | 100-178 | |||||||
| 03-01L | 3 | 5.6 | 3 | 100-178 | |||||||||
| 03-02L | 3 | 4.4 | 3 | 100-178 | |||||||||
| 05-02L | 5 | 2.8 | 3 | 100-178 | |||||||||

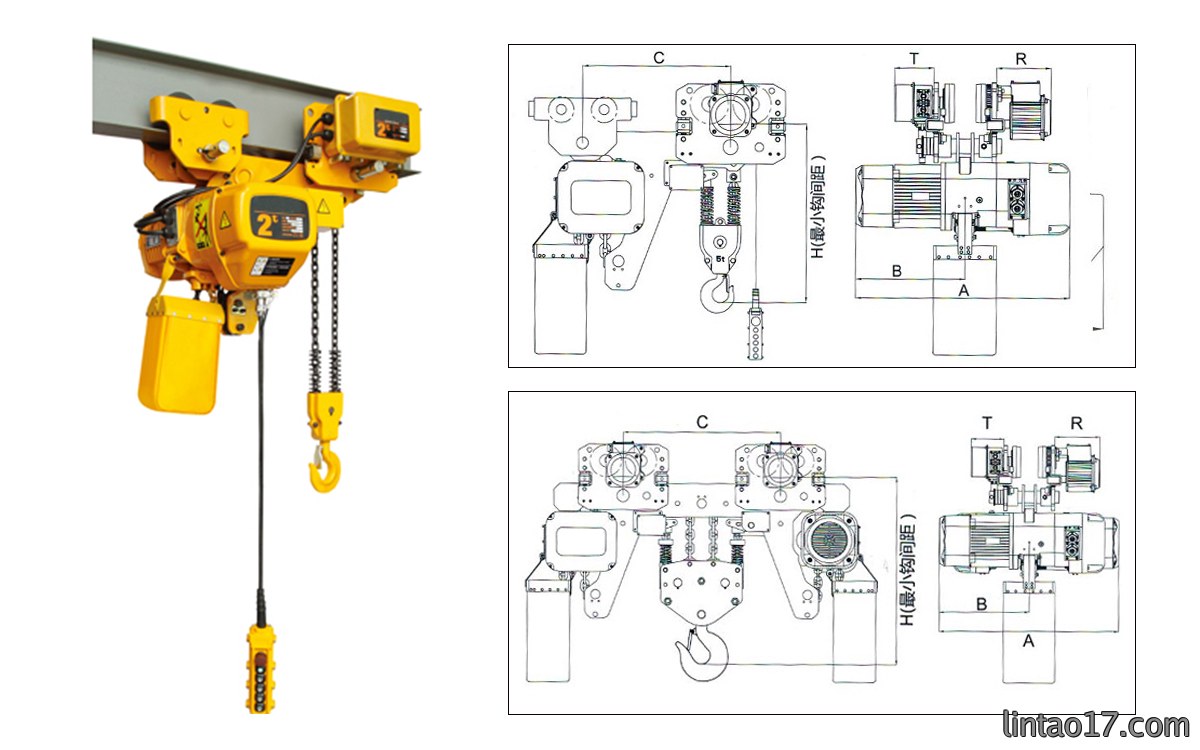

| 型號 | 起重量T | 單位mm | |||||||||||||
| H | A | B | K | L | M | N | I | J | P | Q | R | T | 鏈条 | ||
| 01-01L | 1 | 480 | 520 | 260 | Φ42 | 32 | 56 | 24 | Φ31 | Φ31 | 630 | 445 | 142 | 231 | Φ7.1 |
| 1.5-01L | 1.5 | 570 | 615 | 295 | Φ49 | 40 | 66 | 30 | Φ36 | Φ36 | 720 | 505 | Φ10.0 | ||
| 02-01L | 2 | 570 | 615 | 295 | 40 | 66 | 30 | Φ36 | Φ36 | 720 | 505 | Φ10.0 | |||
| 02-01L | 2 | 535 | 520 | 260 | 40 | 56 | 30 | Φ36 | Φ36 | 665 | 444.5 | Φ7.1 | |||
| 2.5-01L | 2.5 | 640 | 615 | 295 | Φ59 | 48 | 73 | 35 | Φ43 | Φ43 | 775 | 526 | Φ11.2 | ||
| 03-01L | 3 | 640 | 615 | 295 | 48 | 73 | 35 | Φ43 | Φ43 | 775 | 526 | Φ11.2 | |||
| 03-02L | 3 | 685 | 615 | 295 | 48 | 66 | 35 | Φ43 | Φ43 | 750 | 503 | Φ10.5 | |||
| 05-02L | 5 | 740 | 615 | 295 | Φ60 | 48 | 73 | 43 | Φ43 | Φ54 | 825 | 541 | Φ11.2 | ||
